                DDR系列直驅電機

                當前位置:首頁 > 產品展示 > DD馬達 > DDR系列直驅電機
                • 產品介紹
                • 相關參數
                • 外形尺寸

                  DDR系列為高動態響應直驅電機,運用先進的電機設計理念,使得單位體積,電機出力更大,無需減速機構,即可替代傳統的驅動方案,從而提高整個傳動部分的穩定性和精密性。

                  具有以下特點:
                  1、體積小,緊湊;
                  2、功率密度大;
                  3、轉矩脈動?。?br /> 4、控制精度角秒級;
                  5、高防護等級IP65;

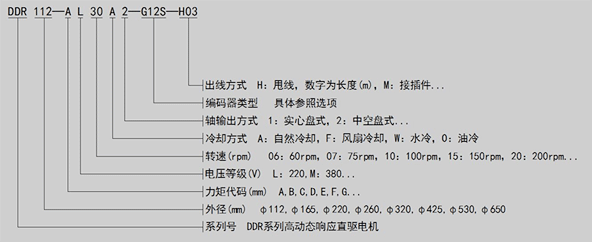

                  選項說明:


                  選項:
                  SICK(思科)編碼器
                  G11S—SKS36  G11M—SKM36  G12S—SRS50  G12M—SRM50
                  G13S—SEK90  G14S—SEK160  G15S—SEK260

                  HEIDENHAIN(海德漢)編碼器
                  G21S—ECN1313
                  G21M—EQN1325
                  G22S—ECN113

                  DDR112電氣參數:

                  電機參數

                  單位

                  DDR112-AL30A1
                  -G11S-XXX

                  DDR112-BL30A1
                  -G11S-XXX

                  DDR112-CL30A1
                  -G11S-XXX

                  DDR112-DL30A1
                  -G11S-XXX

                  極對數 P



                  10

                  10

                  10

                  10

                  電壓等級 U

                  V

                  220

                  220

                  220

                  220

                  額定轉矩 TN

                  Nm

                  4

                  7.5

                  11.25

                  15

                  峰值轉矩 Tmax

                  Nm

                  12

                  22.5

                  33.75

                  45

                  額定轉速 nN

                  rpm

                  300

                  300

                  300

                  300

                  額定電流 IN

                  Arms

                  0.75

                  1.5

                  2.25

                  3

                  峰值電流 Imax

                  Arms

                  2.25

                  4.5

                  6.75

                  9

                  轉矩常數 Kt

                  Nm/Arms

                  5.33

                  5

                  5

                  5

                  反電勢常數 Ke

                  V/rpm

                  0.32

                  0.32

                  0.32

                  0.32

                  轉動慣量 J

                  Kgm2

                  0.00042

                  0.00075

                  0.00115

                  0.00156

                  軸向跳動

                  mm

                  0.01

                  0.01

                  0.01

                  0.01

                  徑向跳動

                  mm

                  #F3F3F30.02

                  0.02

                  0.02

                  0.02

                  絕對定位精度

                  arc sec

                  SICK G11S:±80″

                  重復定位精度

                  arc sec

                  SICK G11S:±5.5″


                  DDR165電氣參數:

                  電機參數

                  單位

                  DDR165-AL20A1
                  -XXXX-XXX

                  DDR165-BL20A1
                  -XXXX-XXX

                  DDR165-CL20A1
                  -XXXX-XXX

                  DDR165-DL20A1
                  -XXXX-XXX

                  極對數 P



                  15

                  15

                  15

                  15

                  電壓等級 U

                  V

                  220

                  220

                  220

                  220

                  額定轉矩 TN

                  Nm

                  7.5

                  15

                  22.5

                  30

                  峰值轉矩 Tmax

                  Nm

                  22.5

                  45

                  67.5

                  90

                  額定轉速 nN

                  rpm

                  200

                  200

                  200

                  200

                  額定電流 IN

                  Arms

                  1.1

                  2.2

                  3.3

                  4.5

                  峰值電流 Imax

                  Arms

                  3.3

                  6.6

                  10

                  13.5

                  轉矩常數 Kt

                  Nm/Arms

                  6.8

                  6.8

                  6.8

                  6.8

                  反電勢常數 Ke

                  V/rpm

                  0.45

                  0.45

                  0.45

                  0.45

                  轉動慣量 J

                  Kgm2

                  0.00893

                  0.01133

                  0.01373

                  0.01613

                  軸向跳動

                  mm

                  0.01

                  0.01

                  0.01

                  0.01

                  徑向跳動

                  mm

                  0.02

                  0.02

                  0.02

                  0.02

                  絕對定位精度

                  arc sec

                  SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″
                  HEIDENHAIN
                  G21S:±20″;G21S:±20″

                  重復定位精度

                  arc sec

                  SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″
                  HEIDENHAIN
                  G21S:±1″;G22S:±1″


                  DDR220電氣參數:

                  電機參數

                  單位

                  DDR220-BL15A1
                  -XXXX-XXX

                  DDR220-CL15A1
                  -XXXX-XXX

                  DDR220-DL15A1
                  -XXXX-XXX

                  DDR220-EL15A1
                  -XXXX-XXX

                  DDR220-FL15A1
                  -XXXX-XXX

                  極對數 P



                  20

                  20

                  20

                  20

                  20

                  電壓等級 U

                  V

                  220

                  220

                  220

                  220

                  220

                  額定轉矩 TN

                  Nm

                  30

                  45

                  60

                  75

                  90

                  峰值轉矩 Tmax

                  Nm

                  90

                  135

                  180

                  225

                  270

                  額定轉速 nN

                  rpm

                  150

                  150

                  150

                  150

                  150

                  額定電流 IN

                  Arms

                  3

                  4.5

                  6

                  7.5

                  9

                  峰值電流 Imax

                  Arms

                  9

                  13.5

                  18

                  22.5

                  27

                  轉矩常數 Kt

                  Nm/Arms

                  10

                  10

                  10

                  10

                  10

                  反電勢常數 Ke

                  V/rpm

                  0.64

                  0.64

                  0.64

                  0.64

                  0.64

                  轉動慣量 J

                  Kgm2

                  0.03297

                  0.03653

                  0.03988

                  0.04345

                  0.04701

                  軸向跳動

                  mm

                  0.01

                  0.01

                  0.01

                  0.01

                  0.01

                  徑向跳動

                  mm

                  0.02

                  0.02

                  0.02

                  0.02

                  0.02

                  絕對定位精度

                  arc sec

                  SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″
                  HEIDENHAIN
                  G21S:±20″;G21S:±20″

                  重復定位精度

                  arc sec

                  SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″
                  HEIDENHAIN
                  G21S:±1″;G22S:±1″


                  DDR260電氣參數:

                  電機參數

                  單位

                  DDR260-BL20A1
                  -XXXX-XXX

                  DDR260-CL20A1
                  -XXXX-XXX

                  DDR260-DL20A1
                  -XXXX-XXX

                  DDR260-EL20A1
                  -XXXX-XXX

                  DDR260-FL20A1
                  -XXXX-XXX

                  極對數 P



                  15

                  15

                  15

                  15

                  15

                  電壓等級 U

                  V

                  220

                  220

                  220

                  220

                  220

                  額定轉矩 TN

                  Nm

                  40

                  60

                  80

                  100

                  120

                  峰值轉矩 Tmax

                  Nm

                  120

                  180

                  240

                  300

                  360

                  額定轉速 nN

                  rpm

                  200

                  200

                  200

                  200

                  200

                  額定電流 IN

                  Arms

                  5

                  7.5

                  10

                  12.5

                  15

                  峰值電流 Imax

                  Arms

                  15

                  22.5

                  30

                  37.5

                  45

                  轉矩常數 Kt

                  Nm/Arms

                  8

                  8

                  8

                  8

                  8

                  反電勢常數 Ke

                  V/rpm

                  0.48

                  0.48

                  0.48

                  0.48

                  0.48

                  轉動慣量 J

                  Kgm2

                  0.08398

                  0.08748

                  0.09098

                  0.09449

                  0.09799

                  軸向跳動

                  mm

                  0.02

                  0.02

                  0.02

                  0.02

                  0.02

                  徑向跳動

                  mm

                  0.03

                  0.03

                  0.03

                  0.03

                  0.03

                  絕對定位精度

                  arc sec

                  SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″
                  HEIDENHAIN
                  G21S:±20″;G21S:±20″

                  重復定位精度

                  arc sec

                  SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″
                  HEIDENHAIN
                  G21S:±1″;G22S:±1″


                  DDR320電氣參數:

                  電機參數

                  單位

                  DDR320-BM15A1
                  -XXXX-XXX

                  DDR320-CM15A1
                  -XXXX-XXX

                  DDR320-DM15A1
                  -XXXX-XXX

                  DDR320-EM15A1
                  -XXXX-XXX

                  DDR320-FM15A1
                  -XXXX-XXX

                  極對數 P



                  20

                  20

                  20

                  20

                  20

                  電壓等級 U

                  V

                  380

                  380

                  380

                  380

                  380

                  額定轉矩 TN

                  Nm

                  100

                  150

                  200

                  250

                  300

                  峰值轉矩 Tmax

                  Nm

                  300

                  450

                  600

                  750

                  900

                  額定轉速 nN

                  rpm

                  150

                  150

                  150

                  150

                  150

                  額定電流 IN

                  Arms

                  3

                  4.5

                  6

                  7.5

                  9

                  峰值電流 Imax

                  Arms

                  9

                  13.5

                  18

                  22.5

                  27

                  轉矩常數 Kt

                  Nm/Arms

                  33.3

                  33.3

                  33.3

                  33.3

                  33.3

                  反電勢常數 Ke

                  V/rpm

                  1.15

                  1.15

                  1.15

                  1.15

                  1.15

                  轉動慣量 J

                  Kgm2

                  0.16166

                  0.17608

                  0.19050

                  0.20492

                  0.21934

                  軸向跳動

                  mm

                  0.02

                  0.02

                  0.02

                  0.02

                  0.02

                  徑向跳動

                  mm

                  0.03

                  0.03

                  0.03

                  0.03

                  0.03

                  絕對定位精度

                  arc sec

                  SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″
                  HEIDENHAIN
                  G21S:±20″;G21S:±20″

                  重復定位精度

                  arc sec

                  SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″
                  HEIDENHAIN
                  G21S:±1″;G22S:±1″


                  DDR425電氣參數:

                  電機參數

                  單位

                  DDR425-BM10A1
                  -XXXX-XXX

                  DDR425-CM10A1
                  -XXXX-XXX

                  DDR425-DM10A1
                  -XXXX-XXX

                  DDR425-EM10A1
                  -XXXX-XXX

                  DDR425-FM10A1
                  -XXXX-XXX

                  極對數 P



                  30

                  30

                  30

                  30

                  30

                  電壓等級 U

                  V

                  380

                  380

                  380

                  380

                  380

                  額定轉矩 TN

                  Nm

                  140

                  210

                  280

                  350

                  420

                  峰值轉矩 Tmax

                  Nm

                  420

                  630

                  840

                  1050

                  1260

                  額定轉速 nN

                  rpm

                  100

                  100

                  100

                  100

                  100

                  額定電流 IN

                  Arms

                  4

                  6

                  8

                  10

                  12

                  峰值電流 Imax

                  Arms

                  12

                  18

                  24

                  30

                  36

                  轉矩常數 Kt

                  Nm/Arms

                  35

                  35

                  35

                  35

                  35

                  反電勢常數 Ke

                  V/rpm

                  1.72

                  1.72

                  1.72

                  1.72

                  1.72

                  轉動慣量 J

                  Kgm2

                  0.51079

                  0.53766

                  0.56453

                  0.59140

                  0.61827

                  軸向跳動

                  mm

                  0.02

                  0.02

                  0.02

                  0.02

                  0.02

                  徑向跳動

                  mm

                  0.04

                  0.04

                  0.04

                  0.04

                  0.04

                  絕對定位精度

                  arc sec

                  SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″
                  HEIDENHAIN G21S:±20″;G21S:±20″

                  重復定位精度

                  arc sec

                  SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″
                  HEIDENHAIN G21S:±1″;G22S:±1″


                  DDR530電氣參數:

                  電機參數

                  單位

                  DDR530-BM07A1
                  -XXXX-XXX

                  DDR530-CM07A1
                  -XXXX-XXX

                  DDR530-DM07A1
                  -XXXX-XXX

                  DDR530-EM07A1
                  -XXXX-XXX

                  DDR530-FM07A1
                  -XXXX-XXX

                  極對數P



                  40

                  40

                  40

                  40

                  40

                  電壓等級 U

                  V

                  380

                  380

                  380

                  380

                  380

                  額定轉矩 TN

                  Nm

                  250

                  375

                  500

                  625

                  750

                  峰值轉矩 Tmax

                  Nm

                  750

                  1125

                  1500

                  1875

                  2250

                  額定轉速 nN

                  rpm

                  75

                  75

                  75

                  75

                  75

                  額定電流 IN

                  Arms

                  4

                  6

                  8

                  10

                  12

                  峰值電流 Imax

                  Arms

                  12

                  18

                  24

                  30

                  36

                  轉矩常數 Kt

                  Nm/Arms

                  62.5

                  62.5

                  62.5

                  62.5

                  62.5

                  反電勢常數 Ke

                  V/rpm

                  2.3

                  2.3

                  2.3

                  2.3

                  2.3

                  轉動慣量 J

                  Kgm2

                  1.75178

                  1.81511

                  1.87844

                  1.94178

                  2.00512

                  軸向跳動

                  mm

                  0.02

                  0.02

                  0.02

                  0.02

                  0.02

                  徑向跳動

                  mm

                  0.04

                  0.04

                  0.04

                  0.04

                  0.04

                  絕對定位精度

                  arc sec

                  SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″
                  HEIDENHAIN
                  G21S:±20″;G21S:±20″

                  重復定位精度

                  arc sec

                  SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″
                  HEIDENHAIN
                  G21S:±1″;G22S:±1″


                  DDR650電氣參數:

                  電機參數

                  單位

                  DDR650-BM06A1
                  -XXXX-XXX

                  DDR650-CM06A1
                  -XXXX-XXX

                  DDR650-DM06A1
                  -XXXX-XXX

                  DDR650-EM06A1
                  -XXXX-XXX

                  DDR650-FM06A1
                  -XXXX-XXX

                  極對數 P



                  50

                  50

                  50

                  50

                  50

                  電壓等級 U

                  V

                  380

                  380

                  380

                  380

                  380

                  額定轉矩 TN

                  Nm

                  400

                  600

                  800

                  1000

                  1200

                  峰值轉矩 Tmax

                  Nm

                  1200

                  1800

                  2400

                  3000

                  3600

                  額定轉速 nN

                  rpm

                  60

                  60

                  60

                  60

                  60

                  額定電流 IN

                  Arms

                  5.4

                  8.1

                  10.8

                  13.5

                  16.2

                  峰值電流 Imax

                  Arms

                  16.2

                  24.3

                  32.4

                  40.5

                  48.6

                  轉矩常數 Kt

                  Nm/Arms

                  74

                  74

                  74

                  74

                  74

                  反電勢常數 Ke

                  V/rpm

                  2.875

                  2.875

                  2.875

                  2.875

                  2.875

                  轉動慣量 J

                  Kgm2

                  4.17354

                  4.39398

                  4.61446

                  4.83490

                  5.05534

                  軸向跳動

                  mm

                  0.02

                  0.02

                  0.02

                  0.02

                  0.02

                  徑向跳動

                  mm

                  0.04

                  0.04

                  0.04

                  0.04

                  0.04

                  絕對定位精度

                  arc sec

                  SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″
                  HEIDENHAIN
                  G21S:±20″;G21S:±20″

                  重復定位精度

                  arc sec

                  SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″
                  HEIDENHAIN G21S:±1″;G22S:±1″

                  DDR112外形尺寸圖:

                  電機型號

                  DDR112-AL30A1
                  -G11S-XXX

                  DDR112-BL30A1
                  -G11S-XXX

                  DDR112-CL30A1
                  -G11S-XXX

                  DDR112-DL30A1
                  -G11S-XXX

                  長度L(mm)

                  67

                  87

                  112

                  137




                  DDR165外形尺寸圖:

                  電機型號

                  DDR165-AL20A1
                  -XXXX-XXX

                  DDR165-BL20A1
                  -XXXX-XXX

                  DDR165-CL20A1
                  -XXXX-XXX

                  DDR165-DL20A1
                  -XXXX-XXX

                  長度L(mm)

                  133

                  158

                  183

                  208




                  DDR220外形尺寸圖:

                  電機型號

                  DDR220-BL15A1
                  -XXXX-XXX

                  DDR220-CL15A1
                  -XXXX-XXX

                  DDR220-DL15A1
                  -XXXX-XXX

                  DDR220-EL15A1
                  -XXXX-XXX

                  DDR220-FL15A1
                  -XXXX-XXX

                  長度L(mm)

                  123

                  148

                  173

                  198

                  223




                  DDR260外形尺寸圖:

                  電機型號

                  DDR260-BL20A1
                  -XXXX-XXX

                  DDR260-CL20A1
                  -XXXX-XXX

                  DDR260-DL20A1
                  -XXXX-XXX

                  DDR260-EL20A1
                  -XXXX-XXX

                  DDR260-FL20A1
                  -XXXX-XXX

                  長度L(mm)

                  135

                  160

                  185

                  210

                  235




                  DDR320外形尺寸圖:

                  電機型號

                  DDR320-BM15A1
                  -XXXX-XXX

                  DDR320-CM15A1
                  -XXXX-XXX

                  DDR320-DM15A1
                  -XXXX-XXX

                  DDR320-EM15A1
                  -XXXX-XXX

                  DDR320-FM15A1
                  -XXXX-XXX

                  長度L(mm)

                  156

                  181

                  206

                  231

                  256




                  DDR425外形尺寸圖:

                  電機型號

                  DDR425-BM10A1
                  -XXXX-XXX

                  DDR425-CM10A1
                  -XXXX-XXX

                  DDR425-DM10A1
                  -XXXX-XXX

                  DDR425-EM10A1
                  -XXXX-XXX

                  DDR425-FM10A1
                  -XXXX-XXX

                  長度L(mm)

                  140

                  165

                  190

                  215

                  240




                  DDR530外形尺寸圖:

                  電機型號

                  DDR530-BM07A1
                  -XXXX-XXX

                  DDR530-CM07A1
                  -XXXX-XXX

                  DDR530-DM07A1
                  -XXXX-XXX

                  DDR530-EM07A1
                  -XXXX-XXX

                  DDR530-FM07A1
                  -XXXX-XXX

                  長度L(mm)

                  145

                  170

                  195

                  220

                  245




                  DDR650外形尺寸圖:

                  電機型號

                  DDR650-BM06A1
                  -XXXX-XXX

                  DDR650-CM06A1
                  -XXXX-XXX

                  DDR650-DM06A1
                  -XXXX-XXX

                  DDR650-EM06A1
                  -XXXX-XXX

                  DDR650-FM06A1
                  -XXXX-XXX

                  長度L(mm)

                  150

                  175

                  200

                  225

                  250


                聯系我們

                • 聯系人: 李景衛
                • 電 話 : 0769-23388105
                • 手 機 : 18666493009
                • Q Q  : QQ交談
                • 傳 真 : 0769-23388107
                • E-mail : 15989900137@163.com
                返回頂部
                国产91久久精品一区二区| 色女激情五月激情五月| 午夜福利成人精品视频| 九九热这里只有精品久久| 福利写真视频一区二区| 亚洲国产一区久久蜜臀| 黄色三级视频久久久| 亚洲国产av午夜福利精品一区| 亚洲美女高潮久久久久久久久| 日韩自偷拍精品视频| 国产精品免费视频一区二区三区| 国产老熟女伦老熟妇视频| 亚洲综合久久五月天| 国产精品自拍视频麻豆| 2021久久精品国产99国产精品| 亚洲国产一区二区天堂| 水蜜桃av无码| 日韩一区二区啪啪视频| 精品少妇人妻中文在线| 日本少妇激情一区二区| 欧美老熟妇xb水多毛多| 欧美一区二区三区黑人精品| 日韩女同性恋一区二区| 国产美女高潮久久白浆| 国产午夜福利在线免费| 日本一区二区不卡在线国产| 国产成人精品av一区| 中文字幕丰满乱孑伦无码专区| 美女一区二区三区日本美女在线观看| 国产精品夜色一区二区三区不卡| 国产精品三级在线专区1| 日韩综合精品一区二区三区| 日本大香伊一区二区三区| 日本一区二区三区久久| 国产午夜精品理论片A级漫画| 成人午夜福利视频大全| 国产精品99久久不卡| 国产成人在线一二三区| 国产一区二区视频在线| 四虎在线观看福利视频| 亚洲天堂人妻熟妇视频|
